溶气气浮
溶气气浮的特点
溶气气浮是第四代溶气气浮设备,是目前世界领先的污水处理设备,其特点如下:
1)完全一体化设备
溶气气浮将管式加药反应器(PFR)、斜板溶气气浮机(CDAF)、溶气释放系统、 刮渣机、刮泥机与排泥系统集成化在一套设备内,不可分割,与传统溶气气浮不同。而且爱 德摩溶气气浮首次采用全不锈钢材料,设备美观大方,运行环境良好。
2)管式加药反应器(PFR)
与溶气气浮配套的管式加药反应器使每种净水剂在精确的混合能量和精确的混合 时间下分别加入管道反应器,保证了每种化学药剂均在其最优效率下工作。同时在管道反应 器内,加入溶气水,能使微小的气泡结合进絮状物的内部,与絮体产生共聚作用从而达到最 优浮选效果。溶气气浮加药量仅为传统溶气气浮的 60%。管式加药反应器不会反向混 合,没有表面积油和底部积泥风险。
管道反应器与罐式反应器比较
3)单位设备面积处理水量
由于溶气气浮独特的水力设计,同时在浮选机中使用了斜板,单位设备面积处理水量高,水力停留时间为 10-15min,而传统溶气气浮的水力停留时间为 30-40min。传统溶气气浮单位设备面积处理水量仅为 3(m3/h)/m2,而溶气气浮单位设备面积处理水量为 6(m3/h)/m2,是传统溶气气浮的一倍。
溶气气浮是第四代溶气气浮设备,是目前世界领先的污水处理设备,其特点如下:
1)完全一体化设备
溶气气浮将管式加药反应器(PFR)、斜板溶气气浮机(CDAF)、溶气释放系统、 刮渣机、刮泥机与排泥系统集成化在一套设备内,不可分割,与传统溶气气浮不同。而且爱 德摩溶气气浮首次采用全不锈钢材料,设备美观大方,运行环境良好。
2)管式加药反应器(PFR)

管道反应器与罐式反应器比较
项 目 | 管道反应器(PFR) | 罐式反应器 |
混合能量 | 准确 | 变化 |
絮团增长 | 一致 | 变化 |
短流的危险 | 无 | 存在 |
表面积油风险 | 无 | 有 |
底部积泥风险 | 无 | 有 |
对成熟絮团的切割 | 无 | 是 |
溶气水射入 | 可能 | 不可能 |
絮凝剂耗量 | 低 | 中 |
3)单位设备面积处理水量
由于溶气气浮独特的水力设计,同时在浮选机中使用了斜板,单位设备面积处理水量高,水力停留时间为 10-15min,而传统溶气气浮的水力停留时间为 30-40min。传统溶气气浮单位设备面积处理水量仅为 3(m3/h)/m2,而溶气气浮单位设备面积处理水量为 6(m3/h)/m2,是传统溶气气浮的一倍。
4)高压溶气和释放系统
溶气气浮采用的溶气压力为 0.6MPa,而传统溶气气浮的溶气压力为 0.4Mpa。气 浮释放气泡的大小与溶气压力有关,低压时形成大气泡居多,不利于气浮。溶气气浮 的溶气水释放系统,采用防堵的释放系统,能保证溶气气泡的大小,并稳定的释放,使其与 污水能很好的结合。
5)运行中连续排泥
溶气气浮在运行过程中,进水口和底部设置的自动排泥阀定期(30min)开启,排 出沉淀在气浮池内的液态污泥,不需要停机清理气浮池底积泥。
溶气气浮系列
溶气气浮在全球范围内有 1900 台在运行,其中有 1200 台应用于石油、化工、食 品行业。
溶气气浮系列产品根据不同要求,采用不同气源,应用于不同场合。按照气源不同分为空气溶气气浮(ADAF)、氮气溶气气浮(ADNF)和天然气溶气气浮(ADGF)。

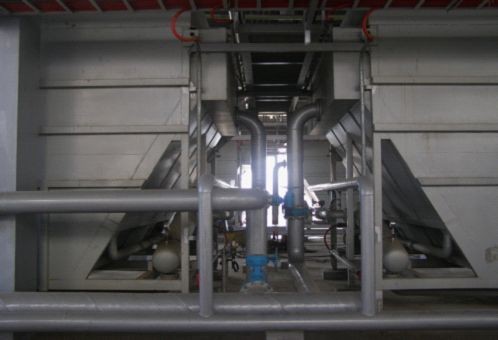

设备实体图

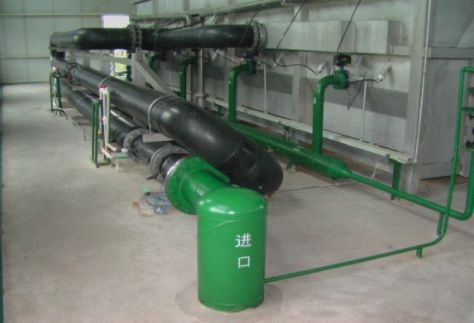

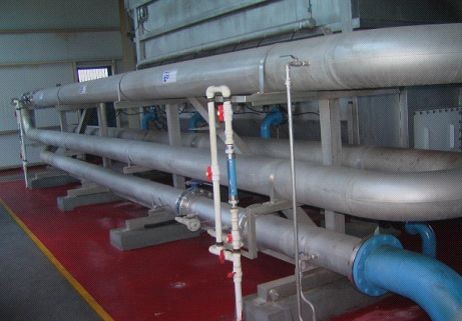

管式加药反应器(PFR)

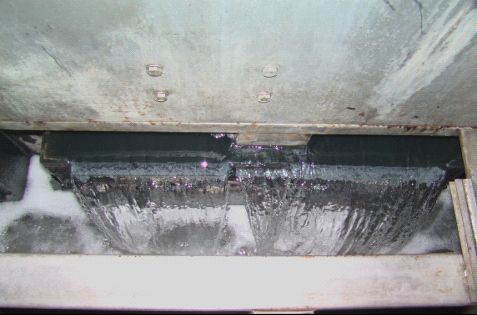

出水口
